Videohybrid-Nachbau (VIDIOT)

vom ->hier beschriebenem Original.

PCB-RevisionVIDIOTNotizBilder
1 01 größere Platine
1 03 größere Platine
2 03 Platinentest
2 03 Serientest
2 03 Serienversion


Aufbau-Hinweise

Doku

  • Schaltplan (siehe obigen a1k-Link)

Bauteile

QtyValuePackageDesignatorDescription
5x MMBT3904 SOT23-BEC T2, T3, T4, T5, T6, NPN Transistor
1x MMBT3906 SOT23-BEC T1, PNP Transistor
1x 1×22 JP1,Pinheader
5x 100n C0805K C1, C2, C3, C4, C5,Capacitor
1x 13k3 R0805 R32,Resistor
1x 150R R0805 R28,Resistor
1x 19k6 R0805 R35,Resistor
4x 1k R0805 R1, R9, R17, R25,Resistor
2x 220R R0805 R26, R36,Resistor
1x 27k R0805 R27,Resistor
3x 2k R0805 R2, R10, R18,Resistor
2x 36R R0805 R37, R38,Resistor
2x 37k4 R0805 R31, R34,Resistor
3x 390R R0805 R6, R14, R22,Resistor
3x 470R R0805 R5, R13, R21,Resistor
3x 4k R0805 R3, R11, R19,Resistor
1x 6k04 R0805 R33,Resistor
8x 75R R0805 R7, R8, R15, R16, R23, R24, R29, R39,Resistor
3x 8k R0805 R4, R12, R20,Resistor
1x 90k9 R0805 R30,Resistor

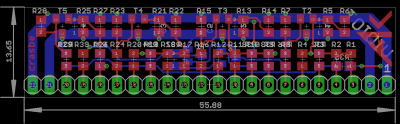

Bestückungsdruck

Oberseite
Unterseite
