Monitor Anschlüsse

=======

Baustelle

Zum einen die Standard-Anschluß-Belegungen der diversen Amiga-Monitore und zum anderen auch die Anschlüße zu Grafikkarten und heuten VGA- bzw. TFT-Anzeigegeräten.

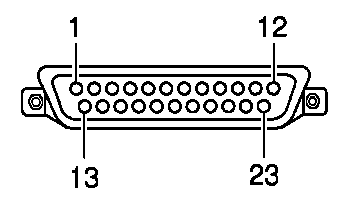

Amiga 23pol SubD (Video)

=======

Vorsicht Die Stifte 21, 22 und 23 auf dem Anschluß des RGB-Monitors dienen zur externen Stromversorgung. Schließen Sie diese Stifte NUR DANN an, wenn das externe Gerät auf Stromversorgung über diese Stifte angewiesen ist. Die Stifte 16-20 sind für die Videomasseverbindung.

StiftNameBeschreibung
1/XCLKExterner Takt
2/XCLKENExternen Takt aktivieren (47 Ohm)
3REDAnalog Rot (75 Ohm)
4GREENAnalog Grün (75 Ohm)
5BLUEAnalog Blau (75 Ohm)
6DIDigital Intensität (47 Ohm)
7DBDigital Blau (47 Ohm)
8DGDigital Grün (47 Ohm)
9DRDigital Rot (47 Ohm)
10/CSYNCSynchronisation composite (47 Ohm)
11/HSYNCSynchronisation horizontal (47 Ohm)
12/VSYNCSynchronisation vertikal (47 Ohm)
13GNDRTNMasse für /XCLKEN (z.B. digitale Masse)
14/PIXELSWGenlock-Überlagerung (47 Ohm)
15/C1Takt für Ausgabe (47 Ohm)
16GNDVideo-Masseverbindung
17GNDVideo-Masseverbindung
18GNDVideo-Masseverbindung
19GNDVideo-Masseverbindung
20GNDVideo-Masseverbindung
21-5V-5 Volt Gleichstrom (10 mA)
22+12V+12 Volt Gleichstrom (100 mA)
23+5V+5 Volt Gleichstrom (100 mA)


Monitor 1084 xy

=======

Monitor 1084 xy

=======

Monitor 1084 xy

=======

Monitor xy

=======

VGA 15pol SubHD

=======
