74_14 - Inverter/Schmitt-Trigger

=======

Dieser Baustein enthält sechs getrennte Nicht - Gatter (INVERTER). Alle sechs Gatter können unabhängig voneinander verwendet werden. Bei jedem Gatter nimmt der Ausgang Q den Zustand LOW an, wenn der Eingang I auf HIGH liegt. Ist der Eingang LOW, wird der Ausgang HIGH.

Anders als beim pingleichen 7404, besitzt jedes Gatter einen Schmitt-Trigger im Ausgang. So wechselt der Ausgang seinen Zustand auf LOW, wenn die positive Flanke im Eingang 1,7V überschreitet und auf HIGH, wenn die negative Flanke im Eingang unter 0,8V fällt. Die Hysteresis oder das Tot-Band beträgt also 0,8V.

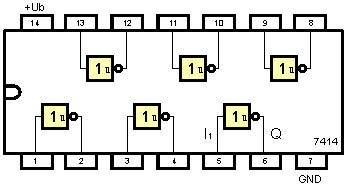

Pinbelegung / Pinout

=======
  • siehe auch Datenblatt

74_14

Familie:StdLSSHCT
Durchlaufverzögerung:10 ns10 ns3 ns8 ns
Stromaufnahme:12 mA2 mA22 mA40µA


im Amiga

=======

Baustelle

TypCommo-Nr. C= Bezeichnung C= Info Form Editors Info
A 901521-30IC 74 LS 14
B 901522-19IC 7414 SCHMITT TRIGG
C 310001-01IC 74 HC 14PC-60(3)
D 603020-99IC 7414 NTAIWAN VERSION 1530
E 603032-21IC M 53214P (DM7414N)JAPAN VERSION 1530
F - IC 74 HCT 14 SO-14



VorkommenAnzahlTypPosition Bemerkung
Axx 1 A U,-
Axx 1 U,-
A4T-Diskmodul Rev.3 1 F IC30,-
